Советские часы настенные "Стрела"

[Дейл]

Уважаемые форумчане!

Помогите пожалуйста запустить вот такие часики...

Прикрепляю фото, почему то не прикрепляются.(

Допустимый размер 1К, это какое фото можно загрузить??

Вот ссылка на мои часы: http://www.chipmaker.ru/topic/87036/page__st__520

Часы бортовые космические (БЧК)

Начинать читать с поста №533

бомба! в свой бус такие бы поставил!!!

[Krest]

Я готов изготовить нечто, выдающее на выходе импульсы с напряжением 24В. По поводу параметров выдаваемого сигнала должен немножко подумать, так как терминология (меандр, скважность, etc) давно забыта, но общие идеи есть.



Нахожусь в Лыткарино (Подмосковье, юго-восток), но могу и в гости в Москву со всем этим барахлом приехать. Или можем где-то в метро пересечься.



Обойдется это в сумму порядка 500-1000 рублей (блок питания 24В + ардуино + драйвер двигателя или реле, в зависимости от того, что понималось под термином "меандр").

[Аркадий2011]

Я готов изготовить нечто, выдающее на выходе импульсы с напряжением 24В. По поводу параметров выдаваемого сигнала должен немножко подумать, так как терминология (меандр, скважность, etc) давно забыта, но общие идеи есть.



Нахожусь в Лыткарино (Подмосковье, юго-восток), но могу и в гости в Москву со всем этим барахлом приехать. Или можем где-то в метро пересечься.



Обойдется это в сумму порядка 500-1000 рублей (блок питания 24В + ардуино + драйвер двигателя или реле, в зависимости от того, что понималось под термином "меандр").

Большое Спасибо, что откликнулись!!

Жду еще один ответ, в одном месте и определюсь .Источник питания 25 вольт у меня свой..

[Аркадий2011]

А вот такое как работает??

https://yandex.ru/video/search?p=1&filmId=16224561208602086180&text=синхронизация%20первичных%20часов%20по%20радиоточке

[Agap]

А вот такое как работает??

http://yandex.ru/video/search?p=1&filmId=16224561208602086180&text=синхронизация%20первичных%20часов%20по%20радиоточке

Тогда уж синхронизацию по вайфаю делать)

[Krest]

Жду еще один ответ, в одном месте и определюсь .Источник питания 25 вольт у меня свой..

Если дело в деньгах, то могу и бесплатно сделать. Тем более, что блок питания -- основная составляющая стоимости, а он у вас уже есть. Другое дело, что из вариантов будет выглядеть лучше.

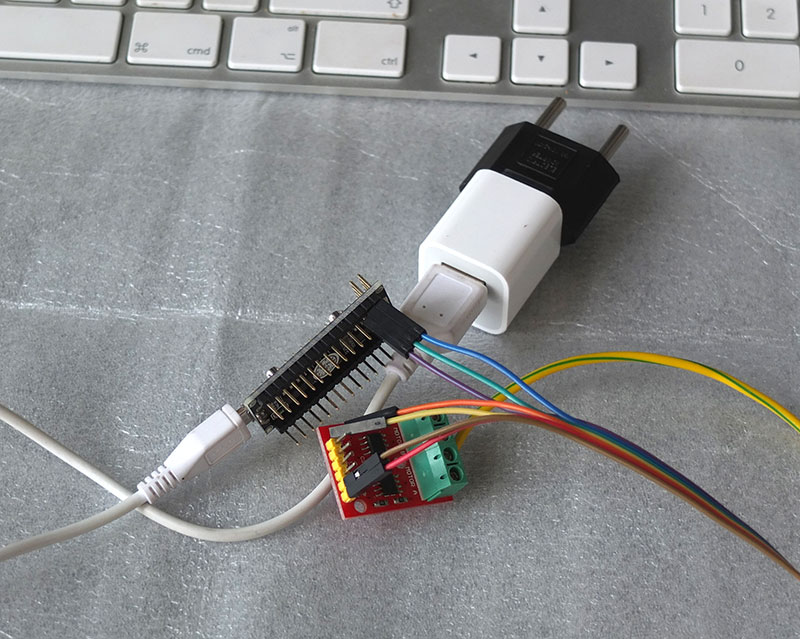

Мое изделие будет выглядеть  примерно так:



Если альтернатива окажется гораздо приличнее по внешнему виду -- не задумываясь выбирайте её :-)

[Krest]

З.Ы. На чипмейкере Norman63 говорит очень правильно -- для этих часов нужен только генератор. Все остальные навороты бесполезны, так как невозможно программно отследить положение стрелок, то есть понимать, насколько время, показываемое на часах, отличается от правильного.



Если уж очень хочется дизельпанковского хайтека, то лучше узнать, что такое Nixie Clock. Вот при их изготовлении можно использовать все ваши задумки -- и ИТВ-4 пригодится, и синхронизировать можно с чем угодно -- хоть с радиоточкой, хоть с GPS, хоть с серверами точного времени.

[Аркадий2011]

З.Ы. На чипмейкере Norman63 говорит очень правильно -- для этих часов нужен только генератор. Все остальные навороты бесполезны, так как невозможно программно отследить положение стрелок, то есть понимать, насколько время, показываемое на часах, отличается от правильного.



Если уж очень хочется дизельпанковского хайтека, то лучше узнать, что такое Nixie Clock. Вот при их изготовлении можно использовать все ваши задумки -- и ИТВ-4 пригодится, и синхронизировать можно с чем угодно -- хоть с радиоточкой, хоть с GPS, хоть с серверами точного времени.



Если дело в деньгах, то могу и бесплатно сделать. Тем более, что блок питания -- основная составляющая стоимости, а он у вас уже есть. Другое дело, что из вариантов будет выглядеть лучше.

Мое изделие будет выглядеть  примерно так:



Если альтернатива окажется гораздо приличнее по внешнему виду -- не задумываясь выбирайте



Ваш вариант мне очень сподобился!)

А в дальнейшем его можно модернизировать?

1."Приделать" ЖК дисплей и кнопки управления подгонки в ручную, час. мин. (подразумевается ИТВ-4)

2. "Привязать" возможность синхронизации к чему либо... (радиоточка, ЖПС)



Дело не особо в деньгах..

Если дело в деньгах, то могу и бесплатно сделать. Тем более, что блок питания -- основная составляющая стоимости, а он у вас уже есть. Другое дело, что из вариантов будет выглядеть лучше.

Мое изделие будет выглядеть  примерно так:



Если альтернатива окажется гораздо приличнее по внешнему виду -- не задумываясь выбирайте её :-)



Ваш вариант мне очень сподобился!)

А в дальнейшем его можно модернизировать?

1."Приделать" ЖК дисплей и кнопки управления подгонки в ручную, час. мин. (подразумевается ИТВ-4)

2. "Привязать" возможность синхронизации к чему либо... (радиоточка, ЖПС)



Дело не особо в деньгах..

З.Ы. На чипмейкере Norman63 говорит очень правильно -- для этих часов нужен только генератор. Все остальные навороты бесполезны, так как невозможно программно отследить положение стрелок, то есть понимать, насколько время, показываемое на часах, отличается от правильного.



Если уж очень хочется дизельпанковского хайтека, то лучше узнать, что такое Nixie Clock. Вот при их изготовлении можно использовать все ваши задумки -- и ИТВ-4 пригодится, и синхронизировать можно с чем угодно -- хоть с радиоточкой, хоть с GPS, хоть с серверами точного времени.



А как же тогда в видео, мозги первичных часов видят положения стрелок вторичных??



Если уж очень хочется дизельпанковского хайтека..



У меня авиационный хайтек), там в теме на чипмейкере дальше есть пару фоток..

Edited April 22, 2017 by Аркадий2011 (see edit history)

[Agap]

А как же тогда в видео, мозги первичных часов видят положения стрелок вторичных??

не, там они не видят положение стрелок. Там они считают количество пропущенных  импульсов

[Аркадий2011]

не, там они не видят положение стрелок. Там они считают количество пропущенных  импульсов



А потом дают команду (возможно от ручного воздействия) на догонку вторичных часов?

Вот так же хочу..

[Krest]

1."Приделать" ЖК дисплей и кнопки управления подгонки в ручную, час. мин. (подразумевается ИТВ-4)

Arduino (многоножка на моем фото) -- штука очень умная и легко расширяемая. Дисплей и кнопки сделать можно, но за переделку ИТВ-4 не возьмусь, там паять нужно, а я не умею.

Вот так умею:





Но это явное "не то" :-)



2. "Привязать" возможность синхронизации к чему либо... (радиоточка, ЖПС)



Синхронизация с временем по GPS делается несложно. Купить модуль GPS, присоединить проводками. Дописать кусок программы. Можно просто модуль часов купить, с батарейкой внутри.









А как же тогда в видео, мозги первичных часов видят положения стрелок вторичных??



не, там они не видят положение стрелок. Там они считают количество пропущенных  импульсов



Это очень прикольная идея. Не спасает от перевода стрелок "вручную", но защищает от выключения электричества. И реализуется несложно, счетчиком. Правда, показания счетчика нужно в чем-то энергонезависимом хранить.

[Krest]

Перейдем к делу.



Фразу



Генератор с кварцевой стабилизацией, прямоугольный меандр, частота 2 гц, напряжение 27 вольт, скважность 2, 0,2А на выходе.





Я понимаю как "нужно собрать штуку, которая выдает вот такой сигнал:"



Силой тока, к сожалению, управлять не могу, какая будет у вашего источника, то и уйдет на часы. Подозреваю, что это не принципиально.



Если все верно, то в понедельник вечером генератор будет готов. Если не поленитесь приехать в Лыткарино вечером -- можно будет забрать. Во вторник-среду не знаю, как день будет складываться (доставка и сборка мебели, ХЗ когда приедут), но начиная с четверга уже и сам могу двинуться куда-нибудь в гости. Ну или если хочется побыстрее -- можно будет забрать около Китай-города в рабочее время.

[Аркадий2011]

Перейдем к делу.



Фразу







Я понимаю как "нужно собрать штуку, которая выдает вот такой сигнал:"



Силой тока, к сожалению, управлять не могу, какая будет у вашего источника, то и уйдет на часы. Подозреваю, что это не принципиально.



Если все верно, то в понедельник вечером генератор будет готов. Если не поленитесь приехать в Лыткарино вечером -- можно будет забрать. Во вторник-среду не знаю, как день будет складываться (доставка и сборка мебели, ХЗ когда приедут), но начиная с четверга уже и сам могу двинуться куда-нибудь в гости. Ну или если хочется побыстрее -- можно будет забрать около Китай-города в рабочее время.



Большое Вам человеческое Спасибо!



В итоге у Вас получится генератор импульсов с возможностью дальнейшей модернизации дисплеем с кнопками и возможной синхронизацией??

И еще, как то при разговоре про генератор, возникал вопрос про меняемость/неменяемть полярности (как то так..) Вы что нибудь себе представляете в этом роде?

[Krest]

В итоге у Вас получится генератор импульсов с возможностью дальнейшей модернизации дисплеем с кнопками и возможной синхронизацией??

Да. В случае снабжения дальнейшими наворотами использование ардуино будет хоть как-то оправдано. А то сейчас действительно - из пушки по воробьям. Кстати, модернизацией можете попробовать заняться сами, там все на уровне начальной школы примерно.



И еще, как то при разговоре про генератор, возникал вопрос про меняемость/неменяемть полярности (как то так..) Вы что нибудь себе представляете в этом роде?

Да, представляю. вот так выглядит сигнал, который нужно подавать на часы "Стрела-2", чтобы они работали:





В случае смены полярности сигнал с параметрами "2Гц, скважность 2" может  выглядеть так:



Это, на самом деле, очень похоже на предыдущую картинку, но я совсем не уверен, что такой сигнал называется "меандр". Тут моих познаний не хватает, может быть кто-то из сведующих в радиотехнике поправит или подтвердит.



Могу сделать как первый вариант (тот, что был в дневном сообщении), так и последний. Но хотелось бы знать, как правильно. Почитав комменты на РадиоКоте, думаю, что правильный первый вариант.







Полярность импульсов вертеть, как я понял, не нужно.



Но, если что, переделать можно будет достаточно быстро.

Edited April 22, 2017 by Krest (see edit history)

[Agap]



Это очень прикольная идея. Не спасает от перевода стрелок "вручную", но защищает от выключения электричества. И реализуется несложно, счетчиком. Правда, показания счетчика нужно в чем-то энергонезависимом хранить.

Да. Твой способ с датчиками положения еще лучше, но сложнее. А так как не уверен, что серьезные системы часификации кого-либо интересуют, то и хз, стоит ли это реализовывать)



Это, на самом деле, очень похоже на предыдущую картинку, но я совсем не уверен, что такой сигнал называется "меандр". Тут моих познаний не хватает, может быть кто-то из сведующих в радиотехнике поправит или подтвердит.

Ээээ.. Искусство схемотехники Хоровица и Хилла в трех томах я уже купил. Но еще не читал)))

[Agap]

Кстати, ради такого дела могу поучавствовать вот такой штукой))

Сверхточные часы, как раз  с автономным питанием))

http://iarduino.ru/shop/Expansion-payments/chasy-realnogo-vremeni-ds3231.html

[Krest]

Ага. Полезная штука. Заранее спасибо, но пока рано об этом думать. С формой сигнала бы разобраться.

[Krest]

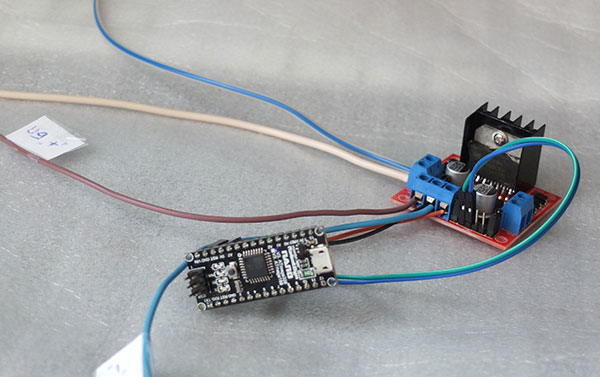

Готово, можно забирать и пробовать. Проверял, подключив источник питания на 12В и замеряя напряжение на выходе. Все в порядке, когда нужно -- включает 12В, когда нужно -- выключает. При необходимости может менять полярность на выходе, но пока не меняет.



Два замечания:

а) Почему-то чуть слышно пищит, когда на выходе есть напряжение.



б) Нужен еще источник питания для самой ардуино. Вполне достаточно зарядки от мобильного телефона с разъемом микро-USB (фактически -- от любого современного не айфона). Если есть -- отлично, если нету -- куплю в ближайшем ларьке с мобилами.



По раздолбайству мебельщиков я свободен во вторник-среду и занят в четверг-пятницу.

[Аркадий2011]

Ух ТЫ!!

Здоровско!!!

Напишите пожалуйста в личку стоимость и свой номер телефона..

[Agap]

Не смог мимо пройти) Новые, включались в розетку для проверки)



[Аркадий2011]

Не смог мимо пройти) Новые, включались в розетку для проверки)



Че стоят?

[Krest]

Кстати, изделие нашло своего нового владельца. Часы -- вещь. Очень качественно (даже по меркам оборонки) сделаны. Держать в руках приятно. Даже в какой-то момент начинает хотеться поиметь себе такую вещь. Но потом прикидываешь стоимость  и понимаешь -- как-нибудь в другой раз.



2Agap: с меня пиво тебе как инициатору всей этой движухи :-)

[Аркадий2011]

Часы запущены!!

БОЛЬШОЕ СПАСИБО Игорю за генератор!!!!!!!!!

https://yadi.sk/i/EzH2OMfU3HWQ8z

[Agap]

Че стоят?

Не дорого, 3500 руб))

Кстати, изделие нашло своего нового владельца. Часы -- вещь. Очень качественно (даже по меркам оборонки) сделаны. Держать в руках приятно. Даже в какой-то момент начинает хотеться поиметь себе такую вещь. Но потом прикидываешь стоимость  и понимаешь -- как-нибудь в другой раз.



2Agap: с меня пиво тебе как инициатору всей этой движухи :-)

во как)) Но я всегда за))

[Agap]

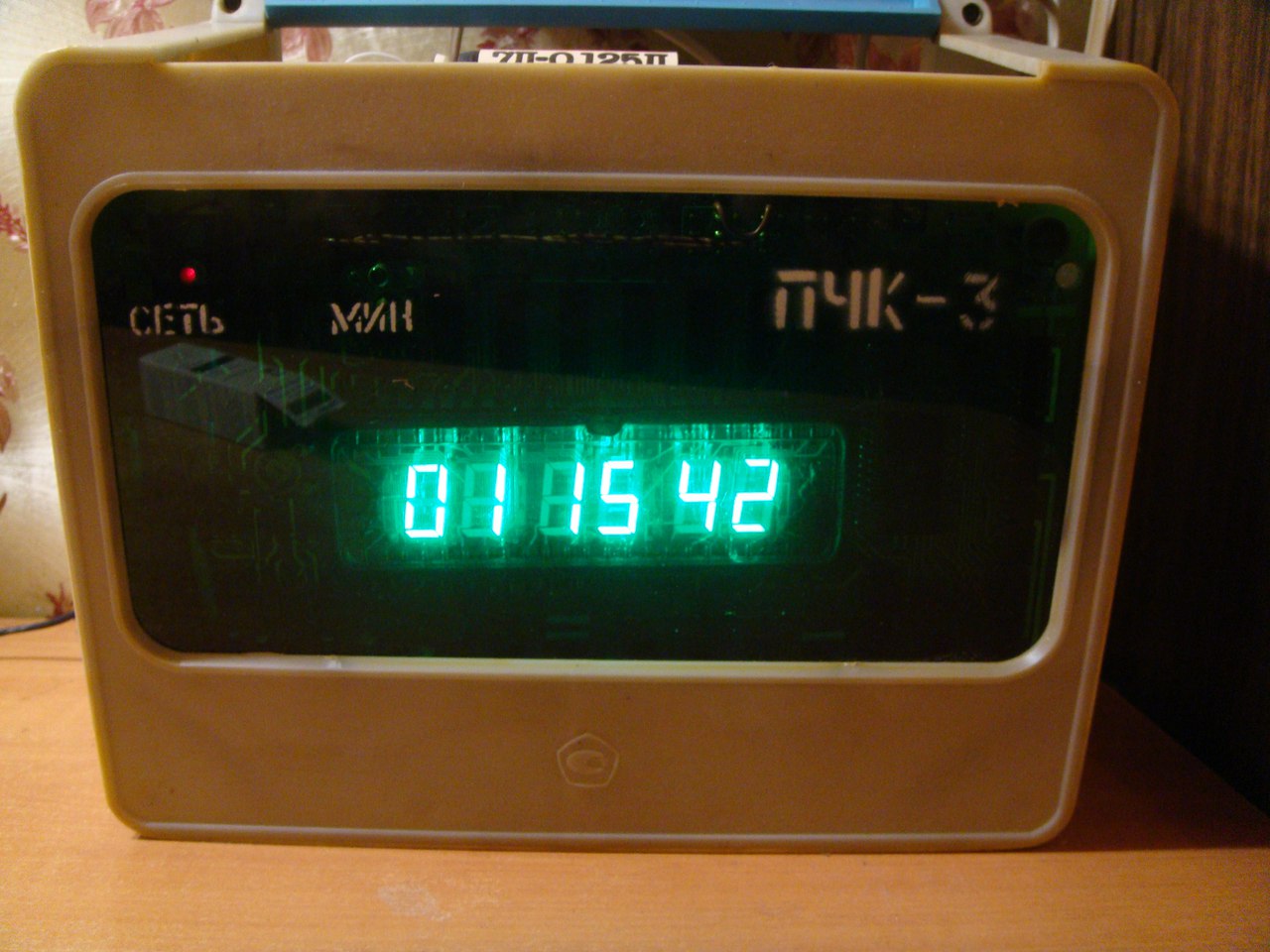

Приехали первичные часы ПЧК 3-2-РИ-Р24-Р-6-1



Первое впечатление- я думал, что приедет небольшая коробочка. Именно такими они казались на фото. На деле- пластиковая хрень 30Х20Х20 см, весом килограмм в пять))





Полный комплект, т.е. родная коробка, паспорт, комплект предохранителей, запасной аккумулятор (вижу такое первый раз в жизни))



Как и говорил продавец- новое)) С переключателями нужно разбираться, но, в принципе, ничего сложного) Попробовал- автоматические подгонки работают, вещь, короче) Есть возможность подключить радио, для корректировки времени, но радиоточки нет))
