Изготовление длинного хедера(паука) на V8 своими руками

Recommended Posts

Всем привет!при свапе 5L мотора столкнулся с очередной промблемой.один выпускной коллектор подошел к приемной трубе,а вот второй дышит прям в моторный щит и нужно было что то с этим делать и я решил попробывать сделать самому,потому что на хедеры цены мягко говоря не маленькие(

Полнное описание как делал тут



А здесь вкратце опишу,что бы имелось представление о том что это можно держать как запасной вариант,который имеет место быть и очень работоспособный.



снял коллектор




взял с него фланцы




вот так делал гибы




























Всем привет!после установки V8 нужно потихоньку подключать мотор к машине.Эл.часть практически готова и остались мелочи с финальной укладкой.Теперь очередь подошла к выхлопу.одна голова подошла хорошо, переварил один отвод, восстановил резьбы, новые шпильки и все готово




А вот второй дышит прям в моторную перегородку(И что бы подключить приемную трубу-нужно сделать несусветную городьбу и есть одно "но"-мне не нравиться как это будет выглядить и не нравятся траковские коллектора и охото что бы было все ровненько и хоть более менее на вид смотрелось.Купил простой трубы 40мм с толщиной стенки 1,5мм и стал снимать тракоколлектор.болты сгнили до такой степени что головка просто свободно крутится на ней и пришлось многократно привариваться и выкручивать их.но!после того как сдернул болт, он прекрасно откручивается и внутри резьбы как новые)






и вот часть подопытного на столе и вот что я увидел когда его начал осматривать




эти моторы заваривали что бы они не ехали прямо на заводе)))
это гаечка не 10)






и он выдавал свои 220л.с!теперь я понимаю почему у американцев после свапов, без серьезных доработок эти моторы выдавали 260 и более, только при помощи простого напильника)ну и я не буду отставать.
было






стало









теперь все будет ок. и дальше пойдет только на расширение)







Теперь пилив сегменты соединял их вот так









получилось так











место где будущий паук будет соединяться с приемной трубой

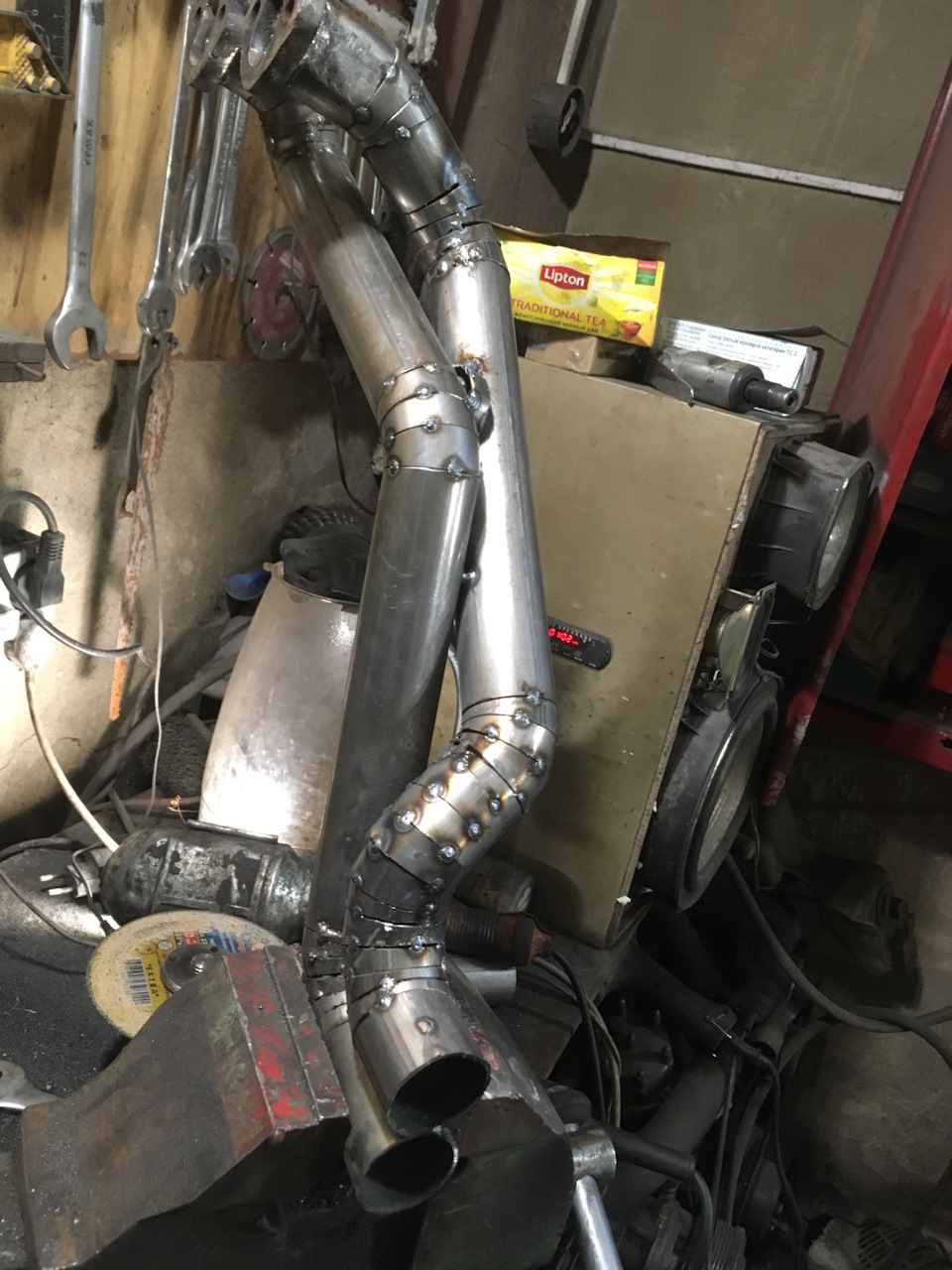

ну и дальше дело пиления, варения и примерения

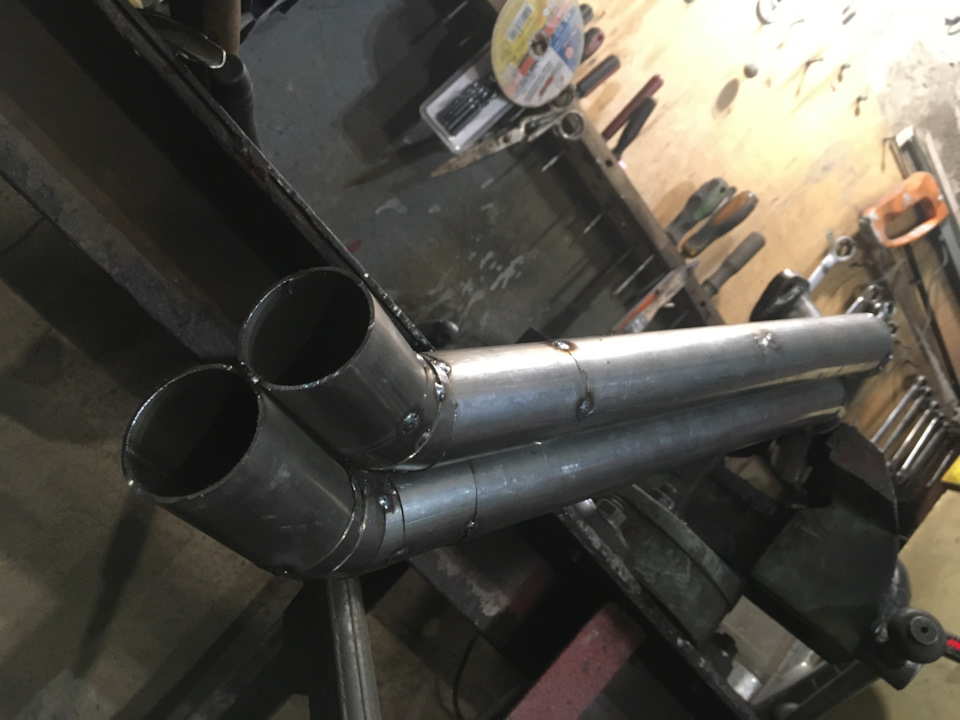

здесь я попробую сделать "перчатку"












потом начал обваривать то что накромсал)









вот так получилась первая готовая труба












потом каждую трубу по отдельности пролил водой на утечки, для уверенности)



























все ровненько, для меня красиво, ни где ни чего не задевает и это не сравненный плюс от покупных хедеров, которые бы мне вылелись примерно в 50.000руб вместе с доставкой, но они бы были хромированные или с нержавейки и покрыты внутри керамикой, только мне это ненужно.этот Форд десятки лет ездил с заваренным выхлопом из такой же чернухи и ничего, не стремался)нерж непоставил потому что ее надо заказывать, стоит много побольше, проволоку вдобавок покупать, да и ненужен мне вечный выхлоп… просто потратил 700руб на трубы и 200руб на термокраску и Форд поехал)

Share this post


Link to post
Share on other sites

Нормально так получилось, но блин, у меня бы терпения не хватило..

Share this post


Link to post
Share on other sites
2 часа назад, Gurman сказал:

Нормально так получилось, но блин, у меня бы терпения не хватило..

Это все быстро делается

Share this post


Link to post
Share on other sites

Круто!

Share this post


Link to post
Share on other sites
4 часа назад, Zooloo сказал:

Круто!

Спасибо!

Share this post


Link to post
Share on other sites

меня смущает качество потому что не тигом  сварено? при применении обычной сварки электродами так и должно получаться?

Share this post


Link to post
Share on other sites
4 minutes ago, midnight said:

меня смущает качество потому что не тигом  сварено? при применении обычной сварки электродами так и должно получаться?

да, если тигом варить и внутрь дуть аргоном то будет аккуратный шов не требующий зачистки
главная проблема такого подхода кроме эстетики в том что внутри шов не зачистить

Share this post


Link to post
Share on other sites
39 минут назад, midnight сказал:

меня смущает качество потому что не тигом  сварено? при применении обычной сварки электродами так и должно получаться?

полуавтомат в среде защитного газа

Share this post


Link to post
Share on other sites

И опять не жаропрочка!:facepalm: Прогорает на раз. Далее, нержа отлично гнётся трубогибом даже без набивки песком. Нафиг во эти резаные сегменты и швы? Не, если материал халявный, то можно "творить" скока хошь...

Share this post


Link to post
Share on other sites

Очень я удручён что ТС не имеет доступа к дорновому трубогибу и раскройщику толстой стали. Тогда бы и продукт мог бы получиться.



Share this post


Link to post
Share on other sites

Через  годик напишу как оно там,отвалилось и прогарело,сгнило в труху или все збс:15:
