32 минуты назад, Faradeus сказал:

смысла в этом, конечно, было мало, с технической точки зрения

Сху... кхм, почему же?

[Faradeus]

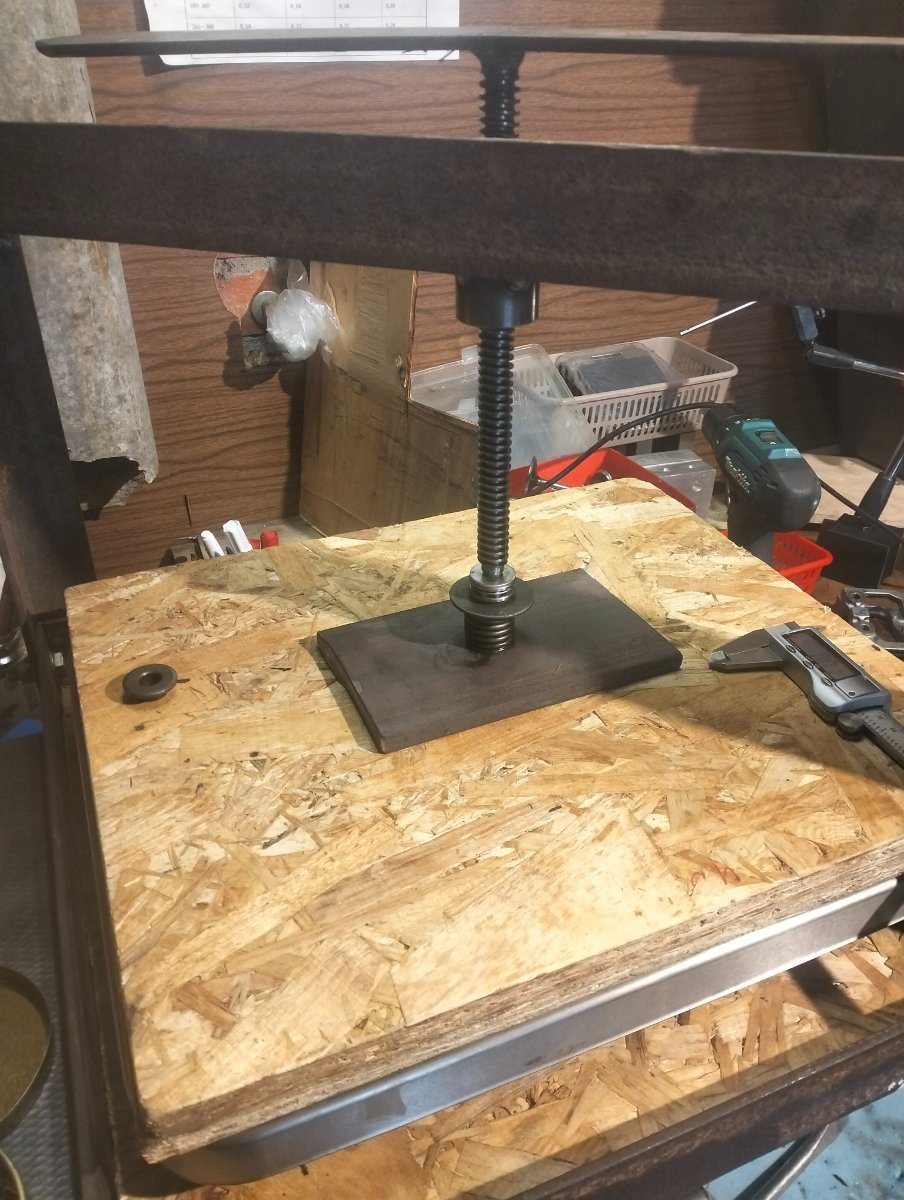

Здесь стоит отметить, что рабочие усилия пружин NPI и PI сильно различаются.

У старых в засухаренном состоянии - около 25 кг и около 59 кг в сжатом, при открытом клапане, (по мануалу).

В новых, по моим замерам, 38-40/85-87 кг., соответственно.

Что, думаю, не может не сказываться на быстром износе валов и постелей распредов.



[Faradeus]

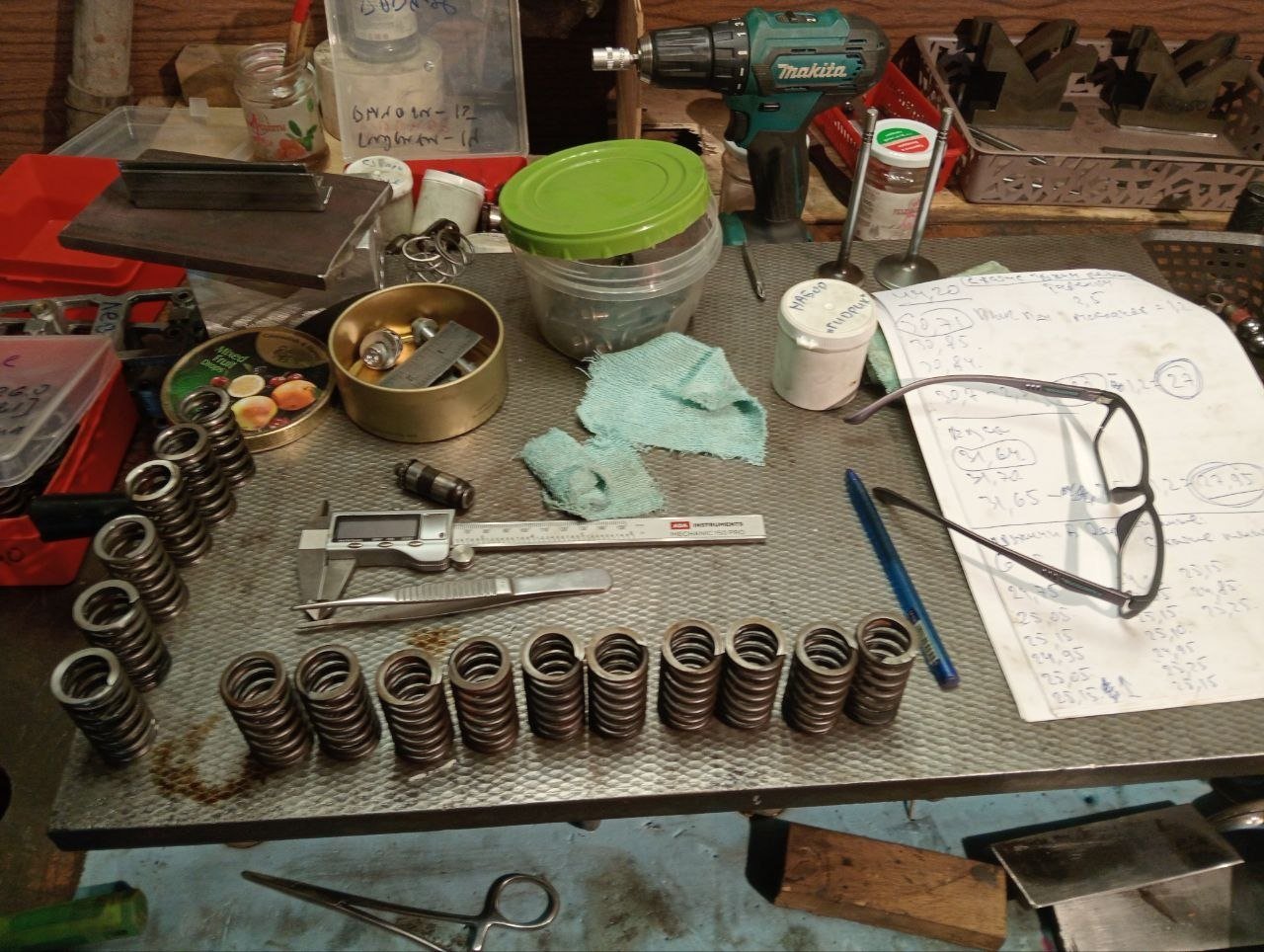

КИНЕМАТИКА ПРУЖИН И КЛАПАНОВ

В фигурных скобках { } даны значения по дилерскому мануалу



Усилие пружин PI (Эксплорер ‘03):

38-40/85-87 кг



Радиус кулачков в тыльной части

PI - 48.15 мм

NPI - 48.10 мм (износ ?)



Подъём кулачков

NPI родные – 6.50 оба, {6,59}

PI: впуск – 7.00, выпуск – 7.40

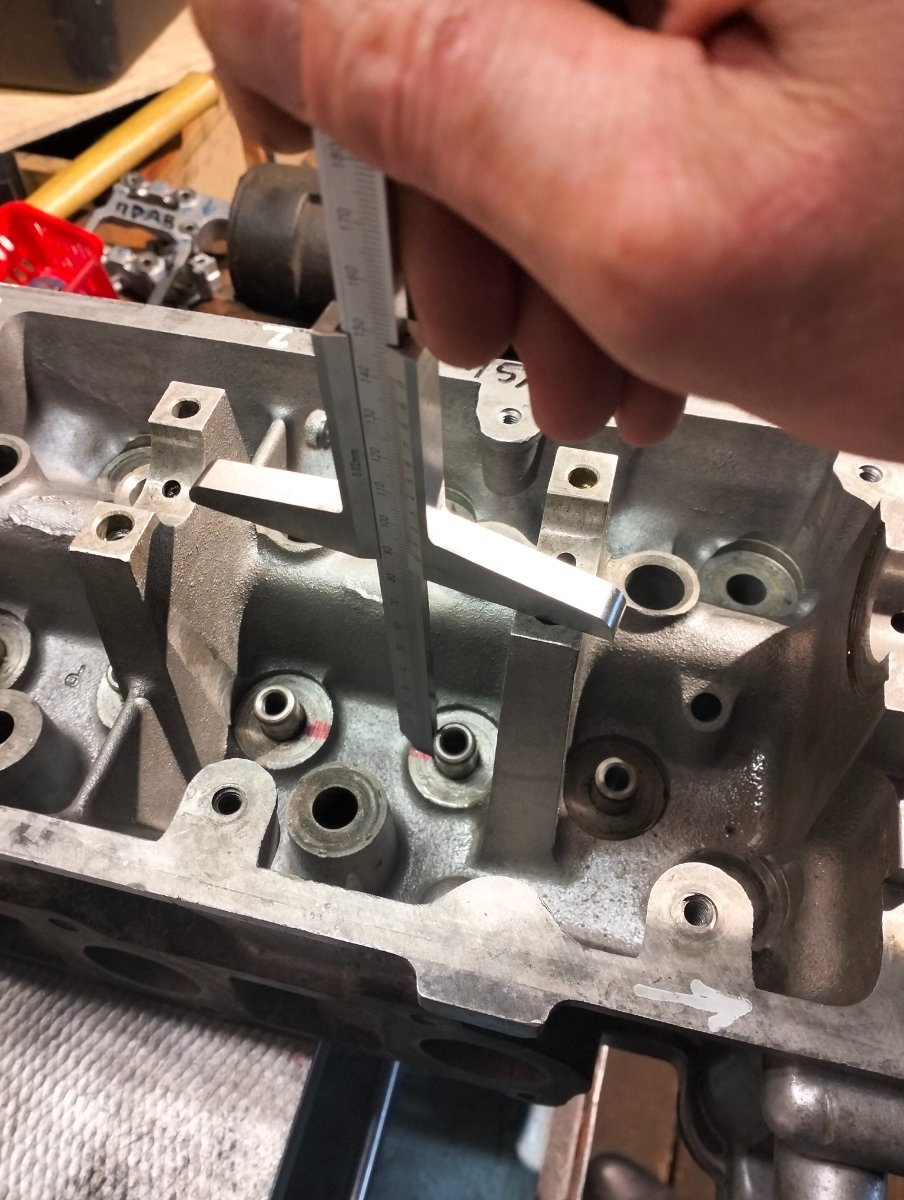

Высота плоскости разъёма постелей распредвала над опорными плоскостями пружин, в средней части прилегания (по линии клапанных втулок, без маслачков):

NPI 92.5-93

PI 95.0



Толщина тарелок для засухаривания клапанов:

NPI 2.5

PI 2.3



Высота торца засухаренного клапана (без торцевания) над тарелкой:

NPI 10.8

PI 11.2

Итого от торца клапана до начала пружины:

NPI 13.3

PI 13.5



Ход торца рокера относительно крышки распредвала на PI валу:

Впуск 13.6

Вып 14.2



Пружины NPI на валах PI в старой голове NPI сжимает до:

Впуск 27.7 мм

Выпуск 26.8 мм



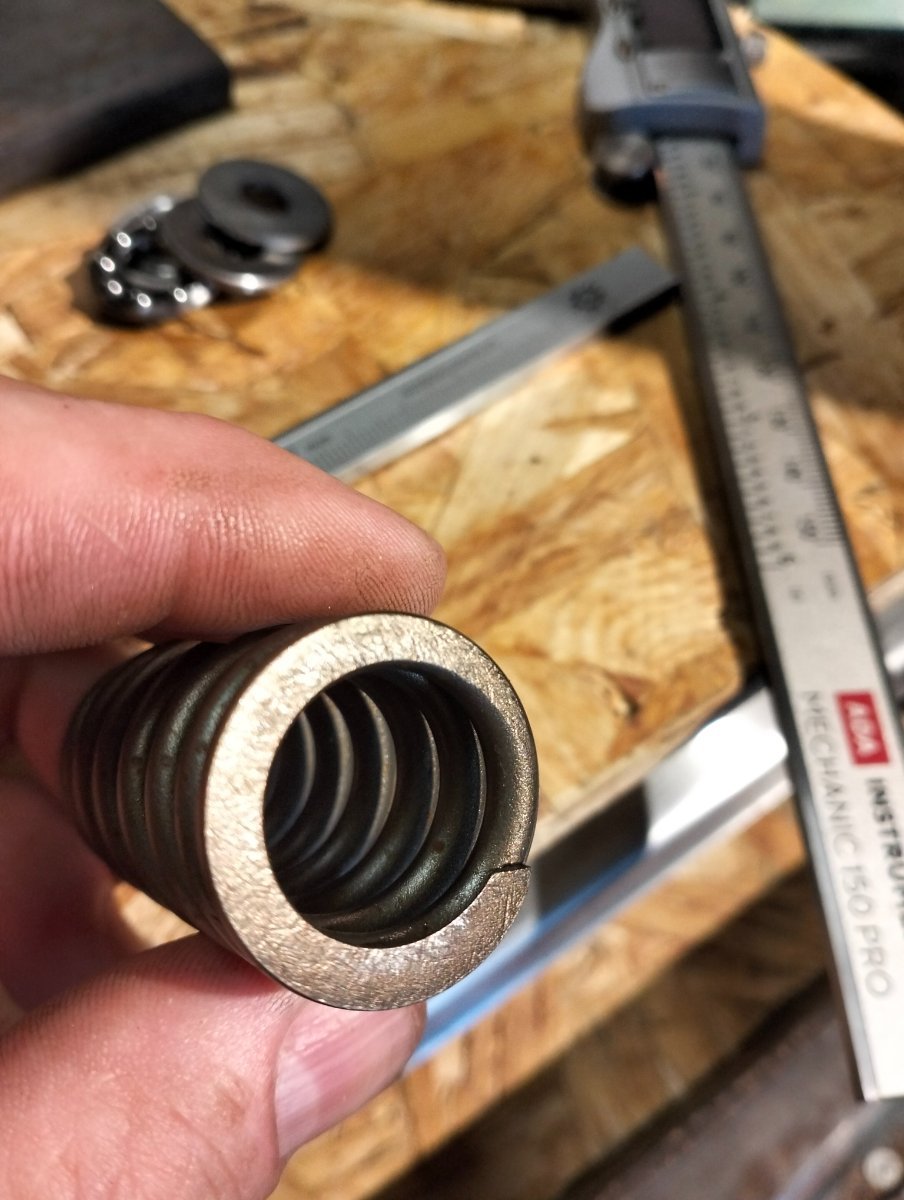

Размеры пружин



NPI

Нар 26.3

Внутр 19.0 наименьш

Толщ витка 3.7

Кол во витков 7.5



PI

Нар 24.7 - 27.25

Внутр 16.3 - 18.5 наименьш

Толщ витка 3.5

Колтво витков 8
